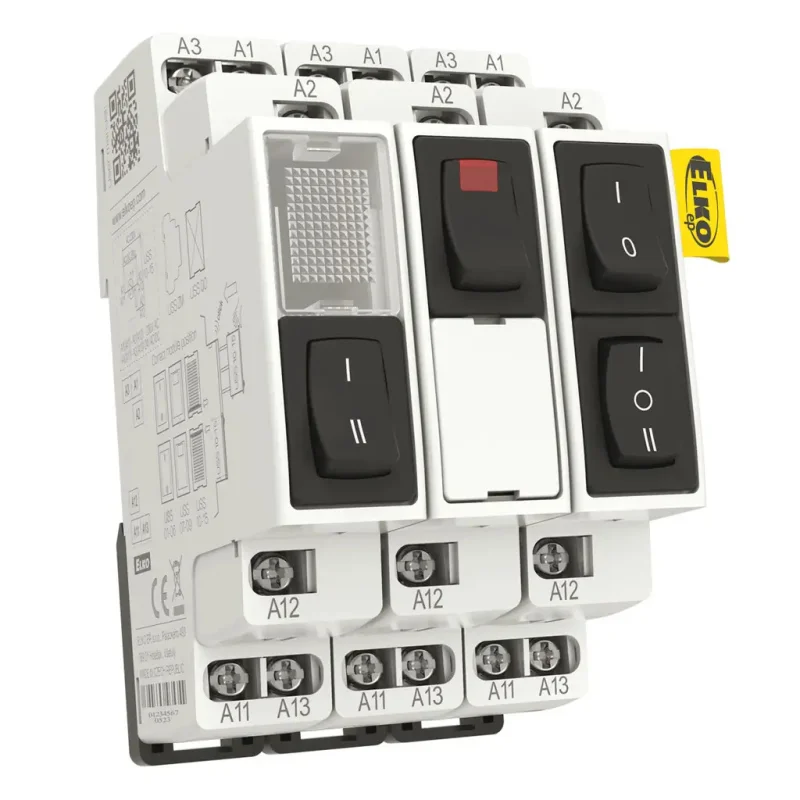

USS-03 - 2464

Používajú sa na spínanie, riadenie a signalizáciu pomocných a výkonových obvodov.

POPIS
Nové inovatívne riešenie pôvodných riadiacich a signalizačných modulov OS.
USS - "Do it yourself" = do základného modulu možno "zapojiť" rôzne typy spínacích a signalizačných jednotiek.
Jednotky sa dodávajú samostatne, jednotlivé konfigurácie vykonáva používateľ a v budúcnosti ich možno meniť.
Do jedného modulu možno vložiť až 2 pozície jednotiek, čo vedie k úspore miesta v rozvádzači (napr. 2x spínač, 2x signalizácia alebo kombinácia oboch).
Spínače, prepínače, tlačidlá - majú nízky zdvih a veľký hmatník, ich konštrukcia a spínací mechanizmus spĺňajú vysoké nároky na frekvenciu spínania a kvalitu kontaktov.
Spínače so žeraviacou sviečkou - obsahujú v jednom celku spínač aj signalizáciu, ktorá je riešená žeraviacou sviečkou v kolíske spínača. Môže byť zapojená na trvalú signalizáciu alebo prerušovanú signalizáciu len spínacím kontaktom.
Trvalá svetelná/blikacia signalizácia - vysokú svietivosť zabezpečuje SMD LED dióda, ktorá svojou farbou rovnomerne osvetľuje celú plochu priehľadnej signalizácie.
Typy jednotiek:

USS-ZM: Základný modul (krabička so svorkami a kontaktmi)
USS-00: záslepka pre neobsadené pozície v module USS
USS-01: Spínač
USS-02: Spínač
USS-03: Spínač so strednou polohou
USS-04: Spínač + tlačidlo so strednou polohou
USS-05: Spínač s tlačidlom so strednou polohou
USS-06/R: Prepínacie tlačidlo
USS-06/S: Prepínacie tlačidlo
USS-07: Spínač so žhaviacou sviečkou (červený)
USS-08: Spínač so žeraviacou sviečkou (zelený)
USS-09: Spínač so žhaviacou sviečkou (žltý)
USS-10: Signálna LED dióda (červená)
USS-11: Signálna LED dióda (zelená)
USS-12: Signálna LED dióda (žltá)
USS-13: Signálna LED (biela)
USS-14: blikajúca signálna LED (červená)
USS-15: Signálna LED (modrá)

TECHNICKÉ PARAMETRE
Menovitý prúd/napätie:
USS-01, USS-04, USS-05, USS-07, USS-08, USS-09: 6 A/250 V AC
USS-02, USS-03, USS-06/S, USS-06/R : 10 A/250 V AC

napájacie napätie signálov AC 250 V (A1-A2) alebo AC/DC 24 V (A1-A3)
Výstupné napätie AC 12 V
svorky, skrutka M3 s kombinovanou hlavou, posidrive 1
v prevedení 1-MODULE, montáž na DIN lištu
