USS-ZM - Základní modul

Používajú sa na spínanie, ovládanie a signalizáciu pomocných aj výkonových obvodov.

POPIS
Nové inovatívne riešenie pôvodných ovládacích a signalizačných modulov OS.

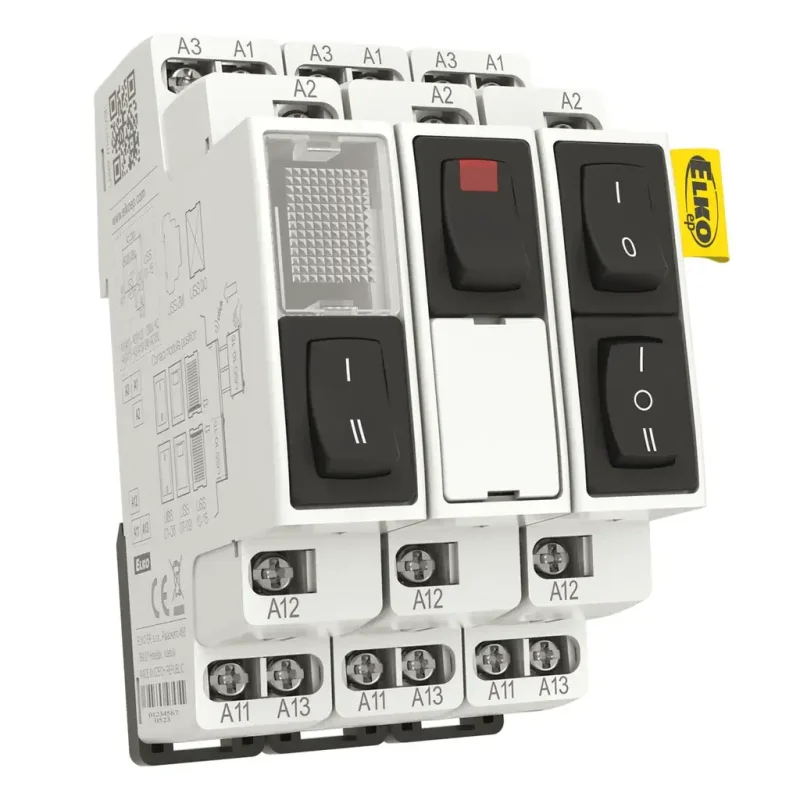

USS – „Urob si sám“ = do základného modulu je možné „zacvaknúť“ rôzne typy spínacích a signalizačných jednotiek.
Jednotky sa dodávajú samostatne, jednotlivé konfigurácie si vykonáva používateľ a sú zmeniteľné aj v budúcnosti.
Do jedného modulu je možné osadiť až 2 pozície jednotiek, čo vedie k úspore miesta v rozvádzači (napr. 2x prepínač, 2x signalizačná kontrolka alebo ich kombinácia).
Spínače, prepínače, tlačidlá – majú nízky zdvih a veľkoplošný stlačovací prvok, svojím vyhotovením a spínacím mechanizmom spĺňajú vysoké nároky na frekvenciu spínania a kvalitu kontaktov.
Spínače s žiarovkou – v jednej jednotke zahŕňajú spínač aj signalizáciu, ktorá je riešená žiarovkou v kolíske spínača. Je možné ju zapojiť na trvalú indikáciu alebo na prerušovanú indikáciu práve prostredníctvom kontaktu spínača.
Signalizačná kontrolka s trvalým svietením/blikajúcou – vysokú svietivosť zabezpečuje SMD LED dióda, ktorá svojou farbou rovnomerne osvetľuje celú plochu čírej signalizačnej kontrolky.
Typy jednotiek:

USS-ZM: Základný modul (skrinka so svorkami a kontaktmi)
USS-00: Zátka pre neobsadené pozície v module USS
USS-01: Spínač
USS-02: Prepínač
USS-03: Prepínač so strednou polohou
USS-04: Spínač + tlačidlo so strednou polohou
USS-05: Prepínacie tlačidlo so strednou polohou
USS-06/R: Rozpínacie tlačidlo
USS-06/S: Tlačidlo zatváracie
USS-07: Spínač s kontrolkou (červená)
USS-08: Spínač s kontrolkou (zelená)
USS-09: Spínač s kontrolkou (žltá)
USS-10: Signálna LED (červená)
USS-11: Signálna LED (zelená)
USS-12: Signálna LED (žltá)
USS-13: Signálna LED (biela)
USS-14: Blikajúca signalizačná LED (červená)
USS-15: Signalizačná LED (modrá)

TECHNICKÉ PARAMETRE
Menovitý prúd/napätie:
USS-01, USS-04, USS-05, USS-07, USS-08, USS-09: 6 A/250 V AC
USS-02, USS-03, USS-06/S, USS-06/R: 10 A / 250 V AC

napájacie napätie signalizačných svietidiel AC 250 V (A1-A2) alebo AC/DC 24 V (A1-A3)
výstupné napätie 12 V AC
svorka s objímkou, skrutka M3 s kombinovanou hlavou, pozidrive 1
v prevedení 1-MODUL, upevnenie na DIN lištu
